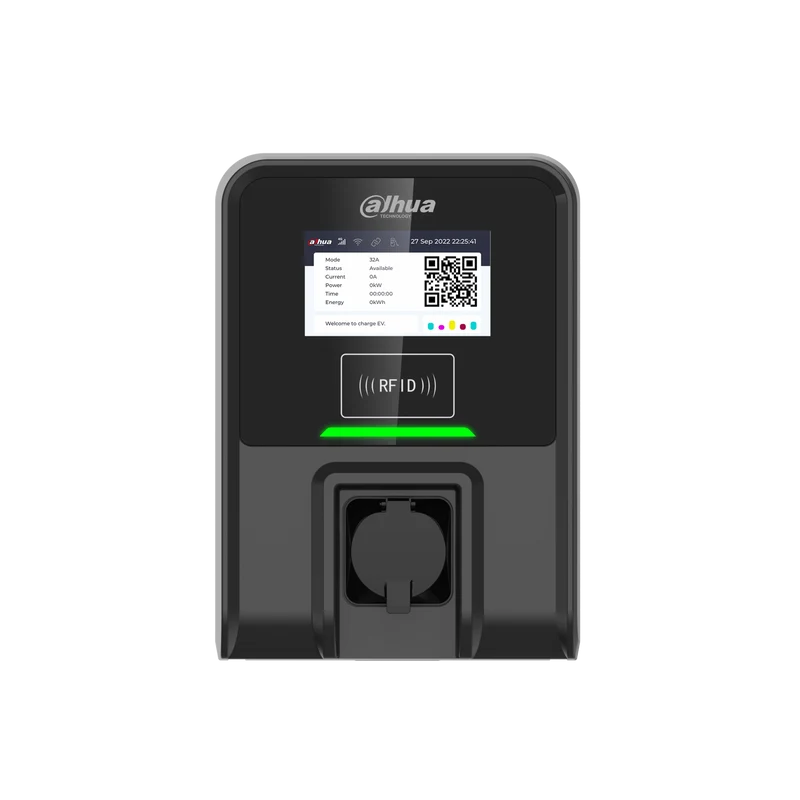

DAHUA ITSDY-5201-22 Caricabatterie per veicoli elettrici

Basic

Alimentazione di laboratorio

400 VCA, 50/60 Hz, trifase

Potenza nominale

22kW

Corrente di funzionamento

3×32 A max

Metodo di cablaggio del cavo di ingresso

N/R/S/T/PE

Tipo di presa o connettore

Presa, tipo 2

Protocollo di ricarica

Modalità 3 (protocollo di comunicazione conforme a IEC 61851-1)

Porto

Porta di ricarica

Tipo 2 (presa, IEC 62196 tipo 2 UE)

Port Ethernet

1 × RJ-45 (porta di rete Ethernet da 100 Mbps -IEEE1588)

Funzione

Visualizzazione dello schermo

LCD da 7 pollici (Wide Video Graphics Array), visualizza la corrente di carica, la tensione di carica, la potenza di carica, il tempo di ricarica, lo stato, le informazioni sui guasti e altro ancora.

Indicatore LED anteriore

Indica lo stato della carica utilizzando diversi colori
Blu: modalità stand-by;
Giallo: pronto per l'uso;
Verde: in carica;
Rosso: un problema con la carica

Protocollo di comunicazione

OCPP 1.6J, ModBus TCP

Modalità di carica

Modalità di vendita gratuita (plug&play), modalità di controllo RFID (lettore RFID integrato, ISO 14443-A, 13.553 MHz–13.567 MHz) e controllo tramite app tramite Wi-Fi (2412 MHz–2484 MHz)

Metodo di aggiornamento

Aggiornamento USB e aggiornamento remoto (OCPP 1.6J)

Protezione di Sicurezza

Protezione da sovratensione, protezione da sovratemperatura, protezione da sovratensione, protezione da sottotensione, protezione da sovracorrente, protezione da messa a terra, protezione da perdite elettriche

Protezione da dispersione verso terra

Protezione funzionale RCD integrata da 30 mA tipo A e DC 6 mA

Protezione PENNA

Protezione integrata del cavo rotto PEN secondo BS 7671:2018/A1:2020

Diagnostica remota

Diagnostica remota tramite OCPP 1.6J

Monitoraggio Energia

Il misuratore MID interno monitora potenza ed energia

Gestione dinamica del carico

Gestione dinamica del carico tramite Ethernet, Wi-Fi e OCPP 1.6J

Valore della corrente di carica

10 A–32 A (regolabile)

General

Temperatura di esercizio

Da –30 °C a +65 °C (da –22 °F a +149 °F)

Temperatura di conservazione

Da –40 °C a +75 °C (da –40 °F a +167 °F)

Umidità di funzionamento

≤95% (RH), senza condensa

Dimensioni del prodotto

410 mm × 295 mm × 137 mm (16.14" × 11.61" × 5.39") (L × L × A)

Dimensioni dell'imballaggio

550 mm × 430 mm × 320 mm (21.65" × 16.93" × 12.60") (L × L × A)

Peso netto

9.65 kg (lb 21.27)

Peso del pacchetto

12.2 kg (lb 26.90)

Ambiente di installazione

Per interni ed esterni

Installazione

Montaggio a parete e da pavimento

Wire

Sezione del filo: 5 × 6 mm2 (9 AWG)

Certificazioni

CE
EN IEC61851-1, EN IEC61851-21-2, EN300328, EISI EN300330,
EN301489-1/-17/-3/-52, EN62311, EN50364, ETSI EN 301511,
ETSI EN301908-1/-2/-13, IEC62955, 2011/65/EU, 2015/863/EU

Marchio

IP65

Grado anticollisione

IK10 senza display LCD, IK08 per tutti

Materiale

Lega di alluminio e acciaio
